三維柔性焊接平臺精度0、1、2、3級的計算方法

我國對三維柔性焊接平臺的精度分為6個級別，即 000、00、0、1、2、3級，這個精度分別大致對應于GB 1184——80規定的平面度公差的1、2、3、5、7、9共六個等級。

標簽：彎板|方箱|墊鐵

我國對三維柔性焊接平臺的精度分為6個級別，即 000、00、0、1、2、3級，這個精度分別大致對應于GB 1184——80規定的平面度公差的1、2、3、5、7、9共六個等級。鑒于000級三維柔性焊接平臺尚無商品出售，一般三維柔性焊接平臺廠家將檢驗平板準確度級別劃分為5級，即00、0、1、2、3級。
三維柔性焊接平臺工作面平面度允許限的計算方法
1、本規程表1中的三維柔性焊接平臺工作面平面度允許限的規定值按公式（A.1)計算：
T=C1×L+C2
上式中：T－－平板工作面平面度允許限，um
L－－平板對角線的公稱長度（修約到100mm）

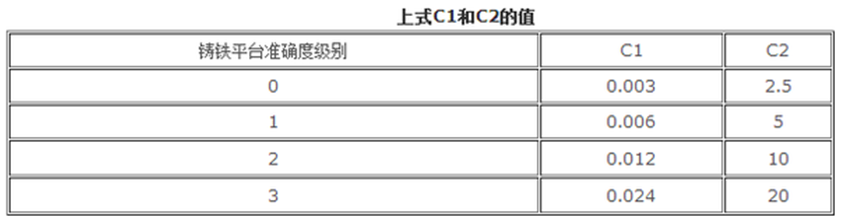

c1、c2－－與平板準確度有關的系數 見下表
注：1、與三維柔性焊接平臺準確度級別相應的平面度允許限應修約到：0級檢驗平臺為0.5um；1級、2級和3級檢驗平板為1um.
2、按此公式計算的平面度允許限值是在溫度20℃條件下，且三維柔性焊接平臺工作面已調整至水平或工作面平面度小的情況下得到的。
檢定前，對三維柔性焊接平臺的檢定工具在檢定地點平衡溫度的時間不少于4小時，被檢三維柔性焊接平臺在檢定地點平衡溫度的時間不應小于8小時。
